Системи поставят нови стандарти за измерване и наблюдение на качеството на електроенергията

DTS – „Цифрови преносни системи“ ще представи DIRIS Digiware на БЕЗ аварии.

Системата DIRIS Digiware

е разработена от водещия френски производител на електроапаратура Socomec. Тя създава нови стандарти за измерване на консумацията и наблюдение на качеството на електрическата енергия. Diris Digiware е концентратор на технологични иновации, които са революция в света на измерванията. Предлага голяма гъвкавост на инсталациите и прави свързаността и конфигурирането изключително лесно. Тези иновации, заедно с ненадминатата производителност по отношение на точност и функционалност, правят DIRIS Digiware най-ефективното решение за измерване консумацията и наблюдение на качеството на електрическата енергия.

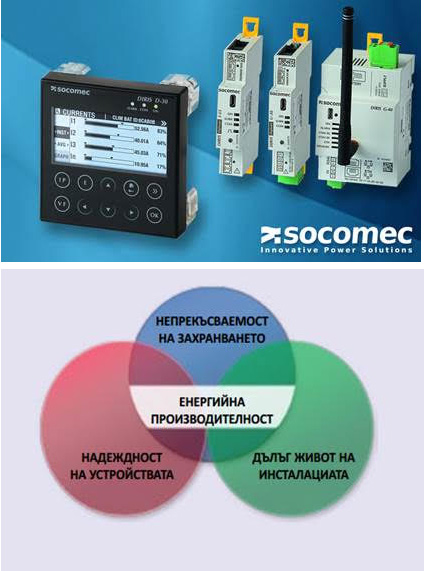

Защо имате нужда от наблюдение качеството на енергията?

За да осигурите непрекъснато ел. захранване.
За да намалите сметките си за електричество и избегнете глоби асоциирани с реактивната енергия.
За да оптимизирате размера на инсталацията.
За да удължите живота на оборудването (в мрежи замърсени с хармоници.
За да идентифицирате товарите генериращи замърсявания и подобрите енергийната ефективност на инсталацията.

Управление на енергията + оптимизация

За перфектен контрол на Вашата електрическа мрежа, DIRIS Digiware Ви позволява да управлявате консумацията и да наблюдавате качеството на енергията и електрическите събития. Тя гарантирана прецизност в съответствие с IEC 61557-12 в широк токов диапазон от 2 до 120%.

Предимства на DIRIS Digiware
Опростена поддръжка

Функциите за наблюдение на качеството на електрическата енергия предлагани от DIRIS Digiware, правят по-лесно предвиждането на електрическите неизправности. Дисплеят монтиран на вратата на панела, позволява на операторите да разчетат бързо информацията от монтирания таблет. Софтуера VERTELIS SUITE позволява на управителите на обектите да наблюдават отдалечено своите исталации

Подходяща е както за нови, така и за съществуващи инсталации

Изграждането на DIRIS Digiware се базира на няколко ключови елемента: интерфейси на управлението и захранването с и без дисплей DIRIS Digiware D и C, модули за измерване на напрежението DIRIS Digiware U, модули за измерване на тока DIRIS Digiware I и богата гама от токови сензори, сред които проходни токови сензори серия ТЕ, серия токови сензори TR с делимо ядро, както и гъвкави (Роговски) токови сензори серия TF. Намаленият размер на модулите , различните формати на токовите сензори и множеството аксесоари за свързване, правят системата DIRIS Digiware подходяща дори и за инсталации в най-ограничени пространства. Тя може лесно да бъде интегрирана в съществуващата инсталация. Функциите за наблюдение на качеството на електрическата енергия позволяват по-лесно предвиждане на електрически неизправности а дисплея осигурява бързо разчитане на информацията.

DIRIS Digiware e гъвкава и предлага споделени функции като:

Общ дисплей.
Едно опорно напрежение за цялата система.
Едно допълнително захранване. Инсталиране на компоненти близо до товара
Модулите и сензорите могат да бъдат инсталирани в най-близката точка до измерваните стойности
Елиминиране на опасно напрежение по вратите на панелите Компактен дизайн
Компактни модули за напрежение и ток (1 до 2 модула).
Система подходяща за интеграция в съществуващи инсталации с ограничено пространство.
Широк избор на токови сензори
Проходни , с делимо ядро или бобина на Роговски
Различни размери и форми
Разнообразие от аксесоари, позволявщи на системата да бъде инсталирана във всякакви панелни

DIRIS Digiware e многовариантна

Имате възможност за наблюдение на няколко изхода през един модул за измерване на ток, благодарение на независими токови входове.

DIRIS Digiware e прецизна

Тя гарантирана прецизност на измерванията в съответствие с IEC стандарт 61557-12:
Клас 0.5 от 2% до 120% от номиналния ток на общата измервателна верига (свързана с TE токови сензори). Клас 0.2 за измервателя.

Plug & Play
RJ12 връзка на токов сензор. Автоматично открива номиналните мощности и проверка на посоката на тока

Надеждна:
идентификация на кабелите по цветово кодиране и управление на мрежата от системата.
Разединяване на токовия сензор дори при наличие на товар във вторичната му страна. RJ45 взаимно свързва модули чрез Digiware bus.
осигурява допълнително захранване на модулите, без риск от прекъсване.

DIRIS Digiware автоматично конфигурира параметрите

Тип мрежа (монофазна, трифазна).
Тип на товара
Адресиране на устройствата свързани към Digiware bus

Дистанционен дисплей

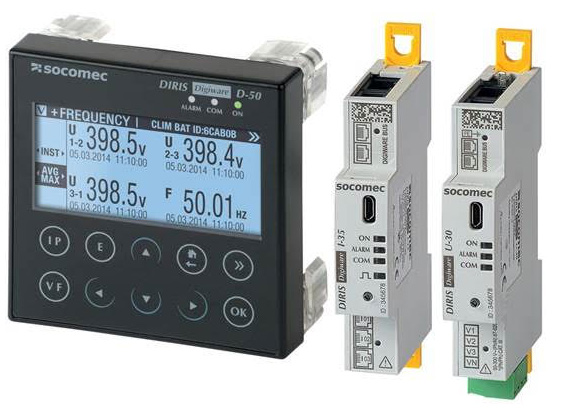

Отдалеченият дисплей DIRIS Digiware D-50 осигурява:

локално преглеждане на информацията от модулите за напрежение и ток на DIRIS Digiware,
достъп да информацията през Ethernet,
захранване на модулите на DIRIS Digiware.

Чрез RS485 връзка, дисплеят DIRIS Digiware D-50 играе роля на портал (gateway), централизирайки информацията от DIRIS A, DIRIS B и COUNTIS E и предоставяйки тази информация през Ethernet. Екранът на DIRIS Digiware D-50 се захранва с 24 VDC.

Модулът за измерване на напрежението DIRIS Digiware U

измерва опорното напрежение на цялата система. Digiware RJ45 bus позволява както мерене на напрежението, така и на захранване на всички свързани устройства.

Модулите DIRIS Digiware I

измерват консумацията в най-близката точка до товарите. Гъвкавостта на тези модули позволява да разпределите измерваните товари или да наблюдавате независими токови входове. RJ45 и RJ12 конекторите осигуряват изключително бързо свързване на модулите и автоматично конфигурират свързаните токови сензори. Предпазват от грешки при окабеляването, а свързването им е максимално опростено.

Портали за комуникация

С помощта на порталите за комуникация DIRIS G communication gateways, цялата информация от измерващите устройства, комуникиращи безжично или през RS485 bus, се централизира в едно устройство. Предава се по Ethernet мрежата през modbus TCP. Вграденият в DIRIS G софтуер Vertelis Webview позволява измервания и наблюдение на до 32 устройства, показвайки консумацията по различни групи, а предварително зададените от потребителя аларми могат да бъдат изпращани по имейл.

Интерфейсите DIRIS Digiware D-50 и DIRIS Digiware C-31

централизират цялата информация. Отдалеченият дисплей DIRIS Digiware D-50 е с графичен дисплей с висока резолюция, 24 VDC захранване, ергономичен и лесен за използване дизайн. Той осигурява локално преглеждане на информацията от модулите за напрежение и ток на DIRIS Digiware. Чрез RS485 връзка, дисплеят DIRIS Digiware D-50 играе роля и на портал (gateway), централизирайки информацията от DIRIS A, DIRIS B и COUNTIS E, както и предоставяйки тази информация през Ethernet. От своя страна, интерфейсната система DIRIS Digiware C-31е предназначена за приложения без локален дисплей. RS485 Modbus изхода позволява на системата да предостави цялата информация на потребителския софтуер Vertelis Suite, а порталите за комуникация DIRIS G могат да комуникират през Ethernet - Modbus TCP.

Две версии на вградения WEBVIEW уеб сървър

Наблюдава

Автоматично откриване на свързаните устройства.
До 32 четящи и измерващи устройства
Измерване на напрежение, ток, мощност, фактор на мощността, хармонични изкривявания (THD) и хармоници според големината им.
Общо и частично потребление на енергията от товара
Статус вход/изход.
Синхронизация на часовниците на устройството

Алармира

Аларми за претоварвания, събития & промени в статуса на входовете.
Показване на история на алармите.
Сортиране по тип, вид, критичност или състояние.
Алармите се изобразяват на първа страница.
Изпращане на аларми по е-мейл (SMTP)

Наблюдение на мощността и енергията

Показва

История на измерванията и консумацията (информация за 1 година).
Разпределяне на консумацията според употребата и услугите (вода, газ, електричество и т.н.).
Експортиране на информация за консумацията в CSV формат.

Наблюдението на мощността и енергията включва също така функции “Мониторr” и “Аларма”.

Можете да конфигурирате виртуално своята DIRIS DIGIWARE система според вашите нужди на сайта на фирма „Цифрови Преносни Системи“ ООД , в секция „Енергиен мениджмънт“
www.dts-ups.com/eshop

Повече информация за DIRIS DIGIWARE бихте могли да намерите на фирмената страница на DTS и на тел. +359 2 9310397
